NX를 이용한 기구설계 #
안녕하세요
이번 블로그의 내용은 NX를 이용한 기구설계 방법입니다.
Step 1. 기본 형상 모델링 #
다만 업체마다 제품 구배와 리드 두께, 보스의 형상, 후크의 형상, 조립 공차, 제품 분할 등에 대한 설계 표준이 다르기 때문에 대략 “이러한 방식으로 작업이 이루어 지는구나” 정도로만 생각해 주세요. ( 이번 내용은 3D 프린터를 이용하여 샘플을 제작한다는 가정이기에 설계 표준은 무시하겠습니다. )

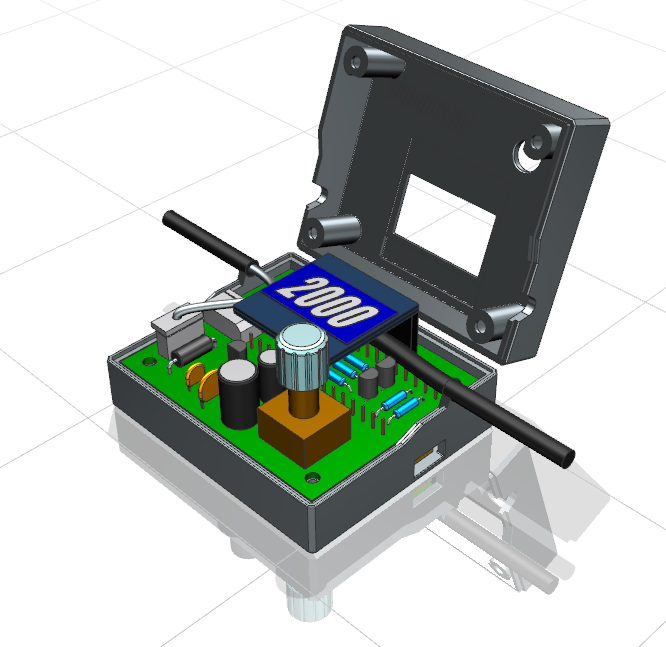

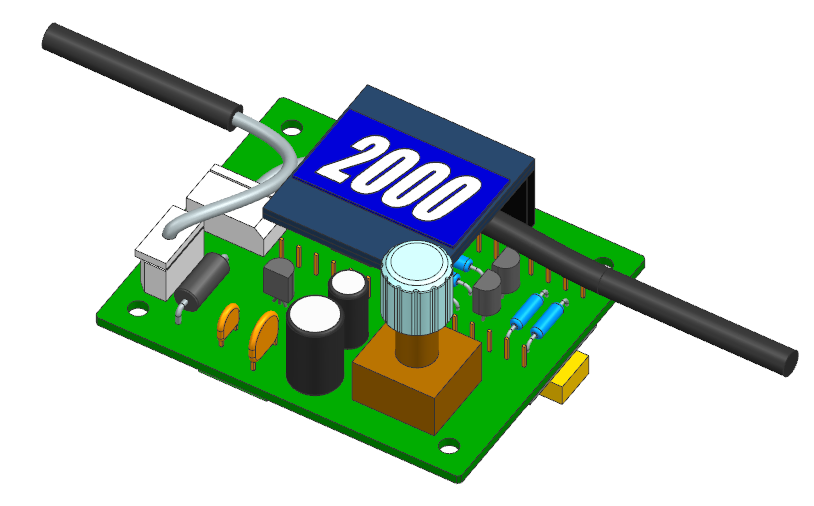

우선 내부 전자 부품의 설계가 완료된 시점 부터 케이스의 설계를 진행하는 것으로 가정하겠습니다.
케이스 설계작업에 앞서 전체적으로 관리 할 Expression을 등록한다.
Thickness = 2 ( Case 두께 )
PCB_Gap = 0.3 ( PCB와 Case 조립 간격 )
Case_Gap = 0.1 ( Case 조립 간격 )
Gap = 0.2 ( 상 / 하부 케이스 조립 간격 )
Height = 27 ( Case 높이 )
Upper_H = 15 ( 상부 Case 높이 )
※ 설계가 변경될 경우 등록된 Expression을 수정하면 설계 전반에 적용된 값이 반영되어 수정된다.

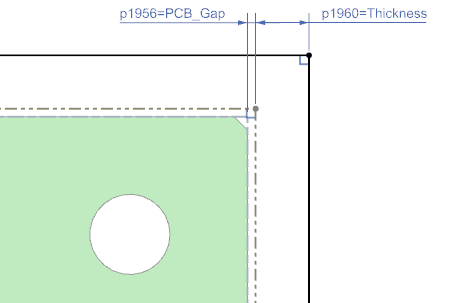

X-Y Plane를 기준으로 Sketch를 생성하고 PCB의 끝단을 기준으로 Image와 같이 치수를 입력한다. ( 4방향 모두 입력한다. )

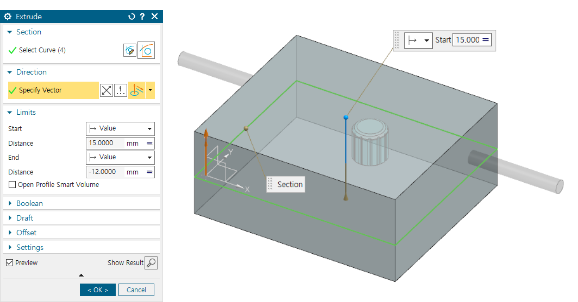

생성된 Sketch를 이용하여 Case 객체를 생성한다. ( 등록된 Expression 적용 )
- Start Diatance : [ Upper_H ]
- End Diatance : [ -( Height – Upper_H) ] ( 생성 방향이 반대이므로 “ – “값을 적용한다.

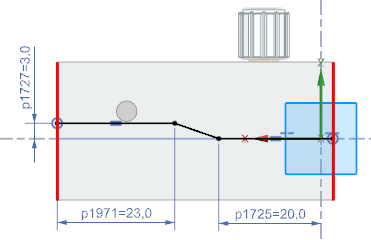

Y-Z Plane을 기준으로 Sketch를 생성하고 케이스 상하 분할을 위한 Curve를 생성된 케이스 객체의 끝단 Edge에 연동하여 작도한다.

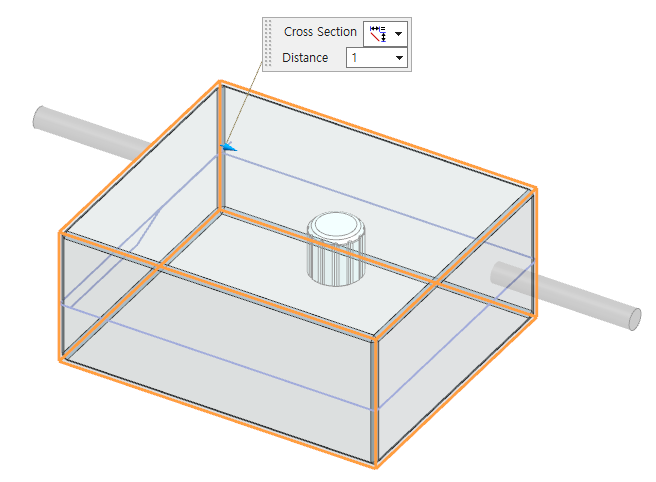

생성된 Case 객체의 Edge에 Chamfer를 추가한다.

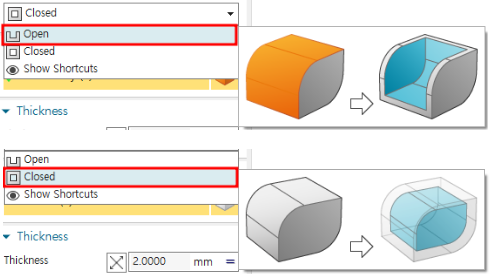

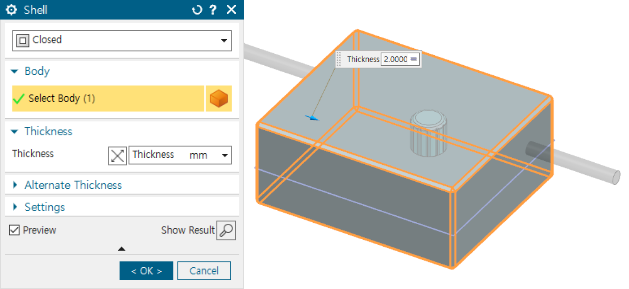

Shell 기능을 이용하여 Case 벽을 생성한다. ( 생성방식은 [ Closed ] )
※ Shell 기능의 Option에 따라 형상이 달라 진다.

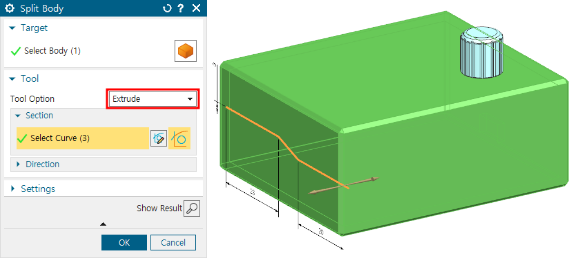

케이스 객체를 Split Body 기능의 Extrude Option을 이용하여 생성된 Sketch를 기준으로 상하 분할 한다.

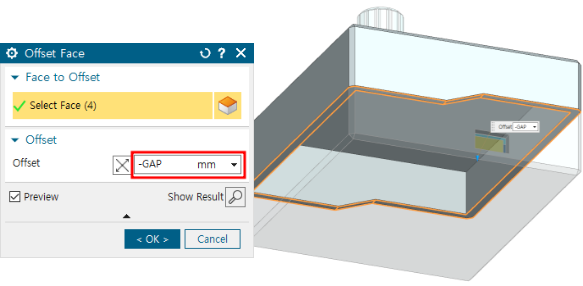

분할된 상측 케이스의 끝단에 GAP을 추가하여 하측 케이스와의 간격을 생성 한다.
※ Shell 기능의 Closed Option을 이용하여 내부 형상 살빼기를 하였기에 내부가 비어 있는 형태의 객체로 생성된다.
